ওয়ার্কিং ড্রইং (Working Drawing)

1. অ্যাসেমব্লি ড্রইং-এর প্রধান প্রয়োজনীয়তা কী?

• A) যন্ত্রের প্রতিটি অংশের উপাদান নির্ণয় করা।
• B) যন্ত্রাংশ তৈরির জন্য প্রয়োজনীয় অপারেশনের তালিকা করা।
• C) যন্ত্রাংশগুলো সঠিকভাবে সংযোজন করে বস্তুর প্রকৃত রূপ বোঝানো।
• D) প্রতিটি অংশের জন্য মসৃণতার মান নির্ধারণ করা।

2. যে ড্রইং-এ যন্ত্রের অংশগুলোকে সন্নিবেশিত অবস্থায় দেখানো হয়, তাকে কী বলে?

• A) ডিটেইল ড্রইং
• B) অ্যাসেমব্লি ড্রইং
• C) সেকশন ড্রইং
• D) প্রোডাকশন ড্রইং

3. ওয়ার্কিং ড্রইং-এর অপর নাম কী?

• A) প্রোডাকশন ড্রইং
• B) অ্যাসেমব্লি ড্রইং
• C) কনসেপ্ট ড্রইং
• D) ডিটেইল ড্রইং

4. ওয়ার্কিং ড্রইংকে প্রধানত কয়টি শ্রেণিতে বিভক্ত করা যায়?

• A) তিনটি
• B) চারটি
• C) দুইটি
• D) পাঁচটি

5. কোন তথ্যটি সাধারণত ডিটেইল ড্রইং-এ উল্লেখ থাকে কিন্তু অ্যাসেমব্লি ড্রইং-এ থাকে না?

• A) অংশ তালিকা (Part List)
• B) সর্বোপরি পরিমাপ
• C) মসৃণতা মানের সিম্বল
• D) টাইটেল ব্লক

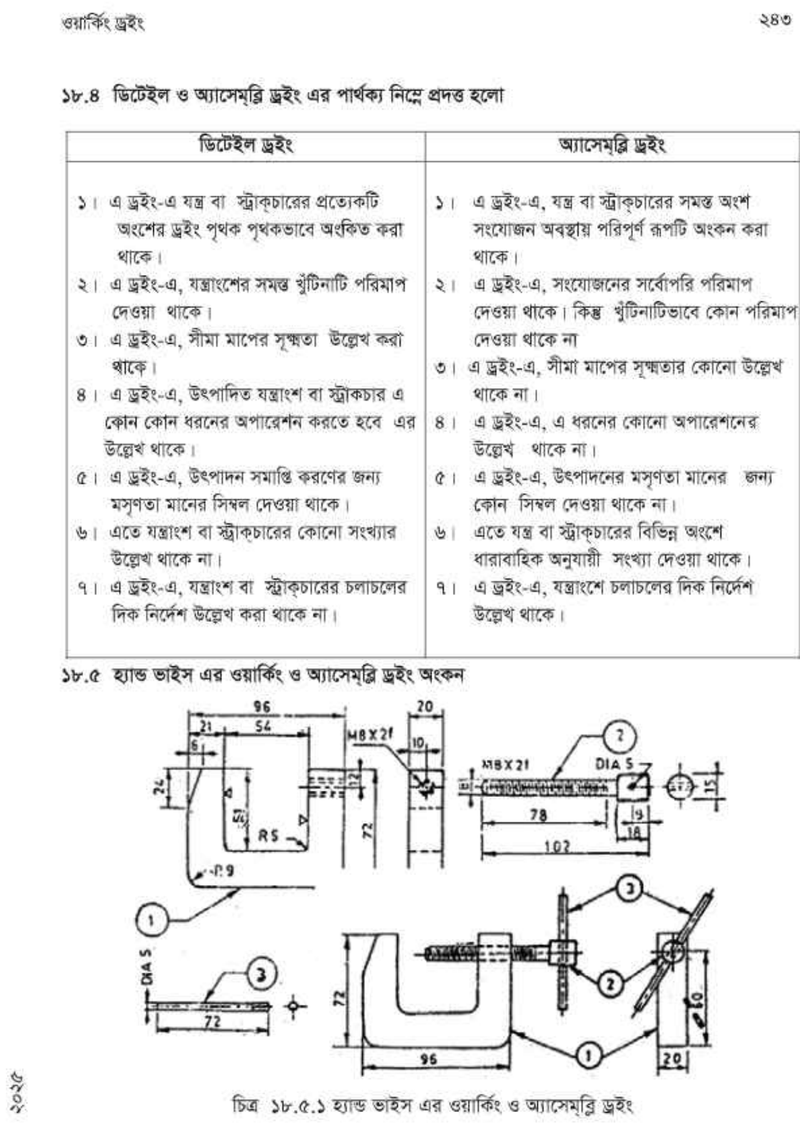

6. ডিটেইল ড্রইং এবং অ্যাসেমব্লি ড্রইং-এর মধ্যে মূল পার্থক্য কোনটি?

• A) ডিটেইল ড্রইং-এ খুঁটিনাটি পরিমাপ থাকে, অ্যাসেমব্লি ড্রইং-এ থাকে না।
• B) অ্যাসেমব্লি ড্রইং রঙিন হয়, ডিটেইল ড্রইং সাদা-কালো হয়।
• C) ডিটেইল ড্রইং হাতে আঁকা হয়, অ্যাসেমব্লি ড্রইং কম্পিউটারে করা হয়।
• D) অ্যাসেমব্লি ড্রইং-এ যন্ত্রাংশের সংখ্যা উল্লেখ থাকে না।

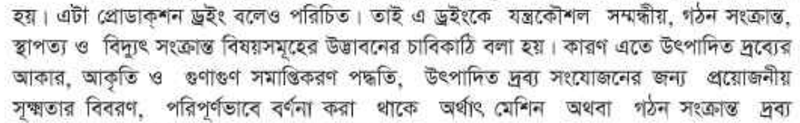

7. ওয়ার্কিং ড্রইংকে বিভিন্ন উদ্ভাবনের 'চাবিকাঠি' বলা হয় কেন?

• A) কারণ এটি আঁকতে বিশেষ চাবি লাগে।
• B) কারণ এটি শুধুমাত্র প্রধান প্রকৌশলী বুঝতে পারেন।
• C) কারণ এটি দেখতে খুব সুন্দর হয়।
• D) কারণ এতে উৎপাদনের জন্য পরিপূর্ণ জ্ঞান ও তথ্য সরবরাহ করা হয়।
